Gjutform

Gjutform är den temporära eller permanenta konstruktion som formar betong innan den härdar. Kvaliteten på formen avgör slutresultatets måttnoggrannhet, ytstruktur och hållfasthet. Att bygga en korrekt dimensionerad form är ett kritiskt moment när du ska gjuta platta eller resa betongväggar.

Processen kräver noggrann planering av både materialval och stödkonstruktioner. Betongens höga densitet skapar ett enormt tryck mot formens väggar, särskilt vid höga gjutningar. En felbyggd form kan leda till formbrott, vilket innebär stora kostnader och säkerhetsrisker.

Denna artikel går igenom tekniska specifikationer, materialval, dimensionering och praktiskt utförande för olika typer av gjutformar. Vi behandlar allt från traditionella träformar till moderna kantelement och systemformar.

Typer av gjutformar

Valet av gjutform styrs av projektets omfattning, krav på ytfinish och budget. För mindre projekt är platsbyggda träformar vanliga, medan större byggnationer ofta kräver prefabricerade system.

Traditionell träform

Träformar byggs på plats av reglar, brädor och formplywood. Detta är den mest flexibla metoden eftersom formen kan anpassas exakt efter unika mått och vinklar. Materialet är lättillgängligt i bygghandeln och kan ofta återanvändas till andra delar av stommen.

Nackdelen med träform är att det är tidskrävande att bygga och riva. Det krävs stor yrkesskicklighet för att säkerställa att formen håller för betongtrycket utan att bukta. För synliga betongytor krävs hög kvalitet på virket för att undvika fula avtryck.

Kvarvarande form (Kantelement)

Vid grundläggning av villor och garage används ofta kantelement. Dessa består av en skiva fibercement eller betong limmad på en cellplastkärna. Kantelementet fungerar både som gjutform och som värmeisolering för grunden.

Fördelen är att formen inte behöver rivas. Den blir en integrerad del av sockeln och ger ett färdigt utseende direkt. Detta sparar tid och minskar arbetsmomenten jämfört med att bygga och riva en träform.

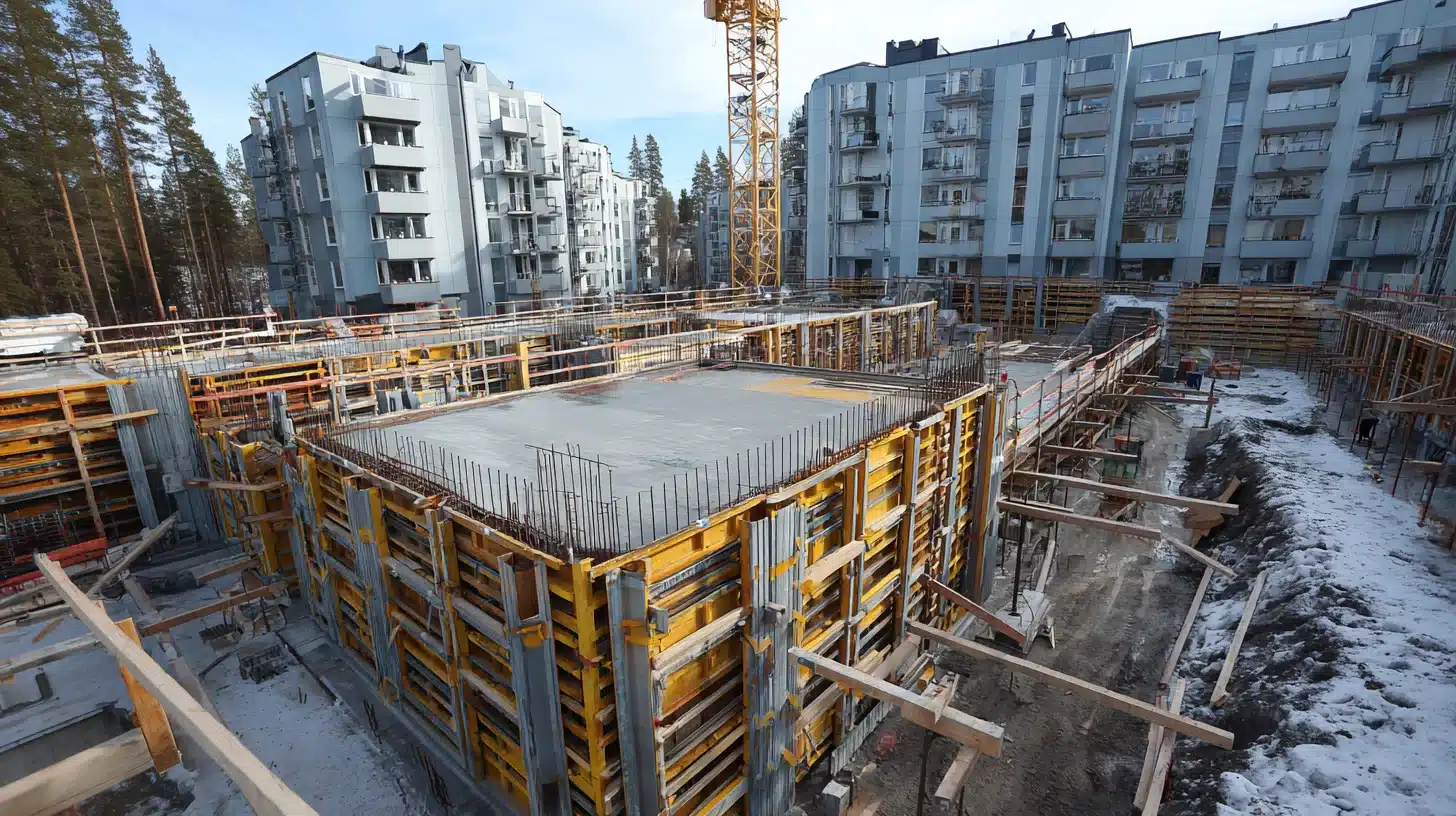

Systemform

Systemformar består av prefabricerade moduler i stål eller aluminium med en yta av plywood eller komposit. Dessa hyrs ofta in för större vägg- och valv-gjutningar. Modulerna monteras snabbt ihop med lås och stag.

Dessa system är dimensionerade för höga gjuttryck och ger en slät och jämn yta. Kostnaden för hyra kan vara hög, men tidsbesparingen vid montering och rivning gör det ofta lönsamt vid större projekt.

Engångsformar

För plintar och pelare används ofta gjutrör av papp eller plast. Dessa är lätta att kapa till rätt höjd och kräver minimal stöttning jämfört med en fyrkantig träform. Efter gjutning rivs pappen bort eller lämnas kvar beroende på placering.

Materialval och dimensionering

Att välja rätt material är avgörande för formens stabilitet. Virkesdimensioner måste anpassas efter gjuthöjd och betongens flytbarhet.

Formplywood

Formplywood är en kryssfaner-skiva belagd med en fenolfilm som gör ytan slät och vattenavvisande. Filmen förhindrar att träet suger åt sig vatten från betongen, vilket annars skulle ge en sämre härdning och en flammig yta.

Det finns olika kvaliteter av formplywood. Enklare skivor är avsedda för begränsad användning, medan högkvalitativa skivor kan återanvändas tiotals gånger. Skivornas tjocklek, ofta 12, 15 eller 18 mm, avgör hur tätt reglarna bakom måste sitta.

Formvirke

För reglar och stöd används konstruktionsvirke, oftast i dimensionerna 45×95 mm eller 45×145 mm. Virket måste vara rakt och fritt från stora kvistar som kan försvaga konstruktionen. För formstagning används ofta glespanel eller råspont.

Formstag och lås

Vid dubbelsidiga formar, som för väggar, måste sidorna hållas ihop med formstag. Dessa stålstänger går genom formen och låses på utsidan med brickor och muttrar. Stagen motverkar det utåtriktade trycket från den flytande betongen.

Inne i formen träs stagen ofta genom plaströr. Detta gör att stagen kan dras ut och återanvändas efter gjutning, medan plaströren sitter kvar i väggen. Hålen tätas sedan med bruk eller pluggar.

Förberedelser och underlag

Innan formbygget påbörjas krävs ett noggrant markarbete. Underlaget måste vara plant, stabilt och dränerat. En sättning i marken under gjutningen kan leda till att formen spricker eller att måtten blir felaktiga.

För en betongplatta läggs ett lager makadam som packas hårt. Ovanpå detta placeras kantelementen. Det är viktigt att kontrollera diagonalmåtten noggrant för att säkerställa att grunden blir vinkelrät.

Pris och kostnad

Kostnaden för en gjutform varierar kraftigt beroende på om du bygger själv i trä, använder kantelement eller hyr systemform. Nedan följer en översikt över typiska kostnader i Sverige.

Kostnadspost	Prisintervall	Enhet	Kommentar
Formvirke (reglar/råspont)	25 – 60	kr/löpmeter	Beror på dimension och kvalitet.
Formplywood	300 – 700	kr/skiva	Standardmått 1200×2400 mm.
Kantelement (L-stöd)	250 – 500	kr/löpmeter	Inkluderar ofta fästen och kil.
Hyrform (System)	10 – 25	kr/m²/dygn	Tillkommer frakt och rengöring.
Gjutrör (Papp)	150 – 300	kr/st	För plintar, längd ca 3 meter.
Arbetskostnad (Snickare)	500 – 800	kr/timme	Exklusive ROT-avdrag.
Formolja	50 – 100	kr/liter	Åtgång ca 1 liter per 20-40 m².

Totalpriset påverkas mest av formens komplexitet. En enkel lågform för en platta är billig och snabb. En hög väggform kräver betydligt mer material för stöttning, dyrare skivmaterial och mer arbetstid. Vid hyra av form tillkommer ofta kostnader för slitage och borttappade detaljer.

Tidsåtgången för att bygga form är ofta underskattad. För en normalvilla kan formning och armering ta lika lång tid som själva stomresningen. Att återanvända material sänker materialkostnaden men kan öka arbetskostnaden om rengöring och spikutdragning tar lång tid.

Konstruktion av form för husgrund

Vid gjutning av en platta på mark är formen oftast synonym med kantelementen. Dessa ställs ut på en bädd av makadam och cellplast. För att elementen inte ska flytta sig under gjutningen fixeras de med glespanel på baksidan eller med speciella plastkilar.

Hörnen är de mest kritiska punkterna. Här är trycket högt och risken för att elementen glider isär är stor. Hörnförstärkningar i plåt eller extra spikplåtar används för att säkra vinklarna.

Isolering och form i ett

Kantelementens stora fördel är att de bryter köldbryggan. Genom att integrera isolering direkt i formen minskar energiförlusterna från husgrunden. Cellplasten i elementen ska vara av hög kvalitet (minst S200) för att tåla marktryck och fukt.

Vid montering är det viktigt att elementen står helt i våg. Minsta avvikelse kommer att synas på den färdiga sockeln och kan påverka stommens montering. Laserinstrument används för att väga av höjden runt hela grunden.

Konstruktion av form för väggar

Att bygga form för väggar är tekniskt mer krävande än för plattor. Formen måste ha två sidor som står exakt parallellt. Väggformar utsätts för ett mycket högt hydrostatiskt tryck från den färska betongen.

Formen byggs oftast med stående reglar (45×95) på c/c 600 mm, klädda med formplywood. Utanpå de stående reglarna monteras liggande reglar (gördel) som fördelar kraften från formstagen.

Stagning och formlås

Formstagen placeras i ett rutmönster. Avståndet mellan stagen beräknas utifrån gjuthöjd och betongens konsistens. Ju högre vägg och ju mer lättflytande betong, desto tätare måste stagen sitta.

I botten av formen är trycket som högst. Här måste stagen sitta tätare än i toppen. Det är också viktigt att förankra formen i underlaget så att den inte lyfter eller glider iväg när betongen pumpas i.

Hörn och avslut

Hörnkonstruktioner i väggformar kräver extra omtanke. Reglarna måste låsas omlott för att inte tryckas isär. Ofta används speciella hörnbeslag eller spännband för att hålla ihop ytterhörnen.

Vid fönster- och dörröppningar byggs en ”låda” inuti formen (ursparing). Denna måste stöttas invändigt för att inte kollapsa av betongtrycket. Ursparingen bör göras något konisk eller förses med släppmedel för att lättare kunna rivas.

Gjutform för garage och stödmurar

När man ska bygga ett garage i betong eller en stödmur ställs höga krav på ytfinishen. Här är plywoodens kvalitet avgörande. Skarvar mellan skivorna måste vara täta för att undvika att betongvatten läcker ut och skapar ”skägg” eller färgskiftningar.

För att få snygga skarvar kan man använda en tätningslist av gummi eller silikon mellan skivorna. Skruvhuvuden bör spacklas över om ytan ska vara synlig, annars kommer de att lämna avtryck i betongen.

Formtryck och fysik

Formtrycket är den kraft som den flytande betongen utövar mot formväggarna. Trycket ökar linjärt med djupet. Vid botten av en 3 meter hög vägg är trycket avsevärt högre än vid ytan.

Faktorer som påverkar formtrycket:

• Gjuthastighet: Ju snabbare formen fylls, desto högre blir trycket eftersom betongen i botten inte hinner stelna.
• Betongens temperatur: Kall betong härdar långsammare och behåller sitt flytande tillstånd längre, vilket ger högre tryck.
• Konsistens: En mer lättflytande betong (högre slump-tal) ger ett högre tryck.
• Vibrering: Intensiv vibrering gör betongen mer flytande och ökar det momentana trycket.

Vid dimensionering av formen måste man utgå från det värsta tänkbara scenariot. En form som brister under gjutning är en katastrof som innebär att betongen rinner ut, armeringen förstörs och arbetet måste göras om från början.

Armering i formen

Innan formen stängs (vid dubbelform) måste all armering vara på plats. Armeringsjärnen får inte ligga direkt mot formytan. De måste distanseras med plast- eller betongdistanser för att få rätt täckskikt.

Täckskiktet skyddar armeringen mot rost och brand. För en grund utomhus krävs oftast 30-50 mm betongtäckning. Distanserna klickas fast på järnen eller ställs på underlaget.

Ingjutningsgods

Allt som ska finnas i väggen eller plattan måste monteras i formen före gjutning. Detta inkluderar elrör, avloppsrör, ventilationskanaler och fästplåtar för stålkonstruktioner.

Ingjutningsgodset måste fästas ordentligt. När betongen pumpas i uppstår stora krafter som lätt kan flytta på lösa rör. Elrör bör najas fast i armeringen. Dosor och hylsor skruvas eller spikas i formplywooden.

Formolja och släppmedel

För att betongen inte ska fastna i formen måste ytan behandlas med formolja. Oljan minskar friktionen och gör det möjligt att riva formen utan att skada betongytan.

Oljan appliceras med spruta eller roller i ett tunt, heltäckande lager. För mycket olja kan ge fläckar på betongen och försämra vidhäftningen för puts eller färg. Det finns olika typer av oljor, från mineralbaserade till vegetabiliska och biologiskt nedbrytbara alternativ.

Tips: Applicera formoljan innan armeringen monteras om möjligt. Om du får olja på armeringsjärnen försämras betongens grepp om stålet, vilket kan påverka konstruktionens hållfasthet.

Gjutning och vibrering

Under själva gjutningen utsätts formen för dynamiska krafter. Betongpumpens slang kastar betongen med kraft, och vibratorstaven skakar hela konstruktionen. Det är viktigt att ha personal som övervakar formen under gjutningen.

Om formen börjar knaka eller bukta måste gjutningen avbrytas omedelbart. Ofta kan man förstärka formen med extra reglar eller spännband, men det är svårt att göra när formen är full med betong.

Vibrering ska ske systematiskt men försiktigt. Vibratorn ska inte köras mot formväggen eller armeringen, då detta kan skada formytan eller flytta distanserna.

Rivning av form (Formrivning)

Tidpunkten för formrivning beror på betongens hållfasthetsutveckling. Betongen måste ha uppnått tillräcklig styrka för att bära sin egen vikt och eventuella laster. För en vägg kan formen ofta rivas efter 1-3 dygn, medan ett valv kan behöva stöttning i flera veckor.

Vid rivning ska man vara försiktig för att inte skada hörn och kanter. Använd kofot och träkilar, men bryt aldrig direkt mot den färdiga betongytan.

Efterbehandling av formmaterial

Om formmaterialet ska återanvändas måste det rengöras direkt efter rivning. Betongrester skrapas bort och spikar dras ut. Plywoodskivor bör oljas in på nytt inför lagring. Förvara virket torrt och plant för att undvika att det slår sig.

Säkerhet vid formbyggnad

Formbyggnad innebär risker. Arbete på hög höjd, tunga lyft och hantering av maskiner kräver skyddsutrustning. Vid höga väggformar måste arbetsplattformar och räcken byggas in i formkonstruktionen.

En kollapsande form är livsfarlig. Dimensioneringen ska alltid göras med säkerhetsmarginal. Vid osäkerhet bör en konstruktör rådfrågas för att beräkna stagavstånd och virkesdimensioner.

Vanliga misstag

Ett vanligt fel är att underskatta trycket i botten av formen. Glesa reglar eller för få stag leder till att formen buktar ut (”magar”). Detta kräver dyrt efterarbete med slipning eller pågjutning för att åtgärda.

Ett annat misstag är otillräcklig tätning. Om cementpastan läcker ut vid hörn eller skarvar uppstår ”grusbon” i betongen. Dessa försvagar konstruktionen och är fula att se på.

Att glömma ingjutningsgods är också klassiskt. Att borra hål i härdad, armerad betong är svårt och riskerar att skada armeringen. Dubbelkolla alltid ritningarna innan gjutning.
