Takstolar: Konstruktion, dimensionering och montering

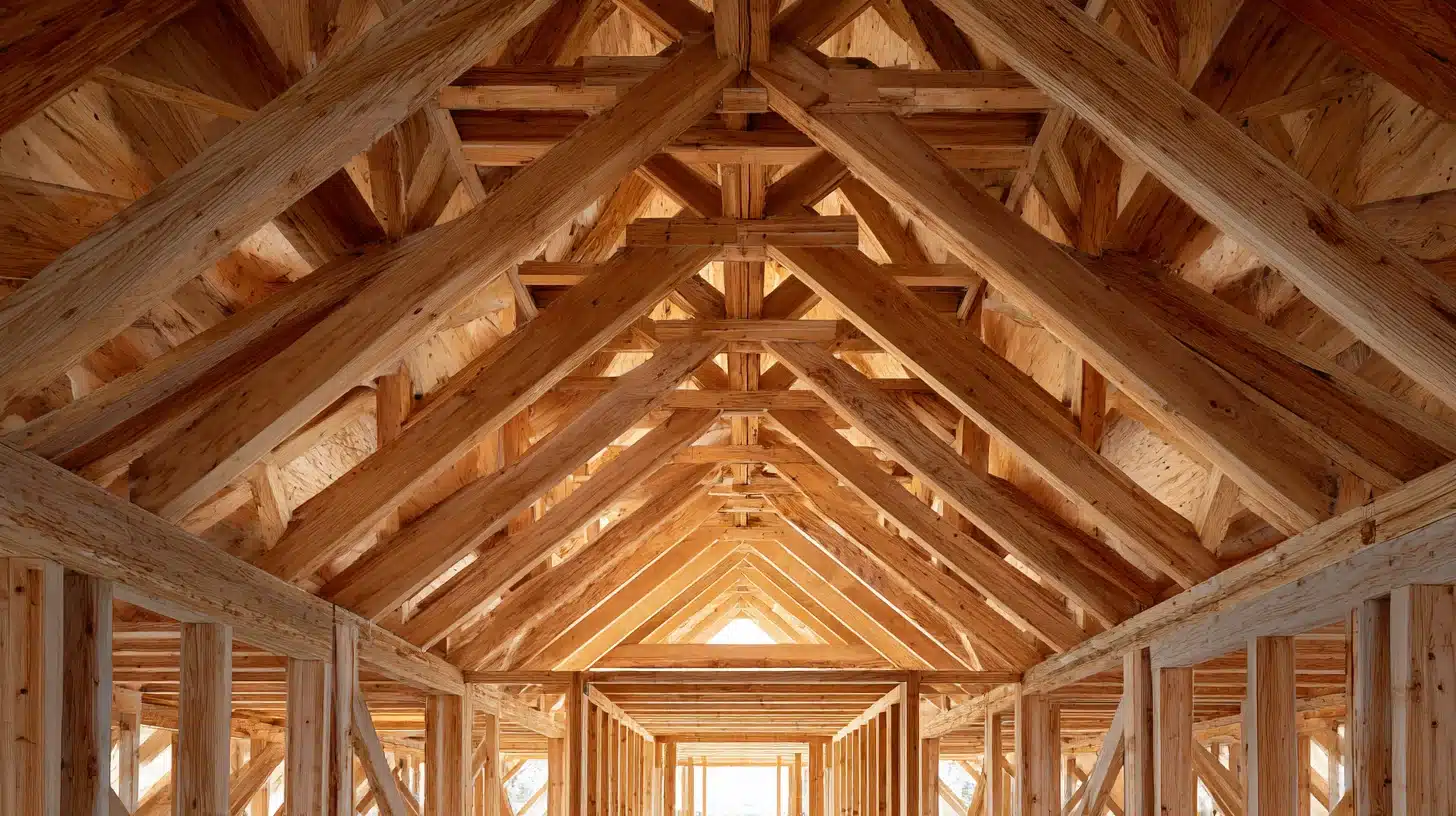

Takstolar utgör den bärande stommen i en takkonstruktion och är avgörande för byggnadens stabilitet och hållbarhet. De överför laster från yttertaket, såsom snö och vind, ner till husets bärande väggar och grund. Valet av takstolstyp påverkar inte bara husets exteriöra utseende utan styr även möjligheterna att inreda vinden eller skapa rymd invändigt.

En korrekt dimensionerad takstol är en förutsättning för att taket ska klara de påfrestningar det utsätts för under sin livslängd. I Sverige dimensioneras alla takstolar enligt Eurokod 5, vilket ställer höga krav på virkeskvalitet och sammanfogningsteknik. De flesta takstolar tillverkas idag industriellt med spikplåtar, vilket ger en starkare och mer exakt konstruktion än platsbyggda varianter.

Olika typer av takstolar

Det finns många olika typer av takstolar, var och en anpassad för specifika husmodeller och behov. Valet baseras på önskad taklutning, spännvidd och om vinden ska vara inredningsbar eller inte.

Fackverkstakstol (W-takstol)

Fackverkstakstolen, ofta kallad W-takstol på grund av formen på de invändiga stagen, är den vanligaste typen för villor och småhus. Den är kostnadseffektiv och klarar stora spännvidder utan att kräva hjärtväggar (bärande innerväggar). Nackdelen är att stagen tar upp hela vindsutrymmet, vilket gör att vinden inte kan inredas som bostadsyta. Denna typ används ofta när man bygger ett standardtak med låg till medelhög lutning.

Ramverkstakstol

För den som vill ha en inredningsbar övervåning är ramverkstakstolen det naturliga valet. Konstruktionen är utformad så att det skapas ett öppet utrymme i mitten, vilket möjliggör bostadsyta på vinden. Dessa takstolar kräver ofta en bärande hjärtvägg eller en kraftigare bjälklagskonstruktion för att klara lasterna, eftersom de inte har samma inre stagning som en fackverkstakstol.

Saxtakstol

Saxtakstolar används när man vill ha en ökad takhöjd invändigt och ett lutande innertak. Underramen följer yttertakets lutning men med en flackare vinkel, vilket skapar en rymlig känsla i rummet under. Detta är populärt i moderna villor och fritidshus där man vill undvika ett platt innertak och istället exponera rymden upp mot nock.

Pulpettakstol

Pulpettakstolar har bara ett takfall och används till hus med pulpettak, vilket är vanligt inom funkisarkitektur och moderna tillbyggnader. De kan monteras mot varandra för att skapa asymmetriska tak eller användas ensamma för en enkel, modern profil. Konstruktionen är enkel men kräver noggrann dimensionering vid stora spännvidder för att undvika nedböjning.

Mansardtakstol

Denna typ av takstol ger huset ett brutet takfall, vilket maximerar utrymmet på övervåningen. Mansardtakstolar är tekniskt mer komplicerade och består ofta av två delar som monteras ihop. De är vanliga på hus i klassisk stil och herrgårdsliknande byggnader där man vill utnyttja hela vindsplanet maximalt.

Dimensionering och snözoner

Att dimensionera takstolar kräver exakta beräkningar av en konstruktör. I Sverige är landet indelat i olika snözoner, från zon 1.0 i söder till zon 5.5 i norr. Snözonen anger hur stor snölast taket måste klara av per kvadratmeter. En takstol dimensionerad för Skåne får inte användas i Norrland, då risken för kollaps skulle vara överhängande.

Utöver snölast måste konstruktören ta hänsyn till egenvikt (takpannor, isolering, innertak) och vindlast. Om du planerar att lägga tunga betongpannor krävs kraftigare dimensioner än om du väljer ett lättare plåttak. Vid ändringar av takbeläggning på befintliga hus är det därför kritiskt att kontrollera att de gamla takstolarna klarar den nya vikten.

Spännvidden, avståndet mellan de bärande ytterväggarna, är en annan avgörande faktor. Ju större spännvidd, desto kraftigare virke och fler spikplåtar krävs. Vid mycket stora spännvidder kan limträbalkar behöva integreras i konstruktionen för att hantera krafterna utan att takstolen blir orimligt klumpig.

Material och tillverkning

Takstolar tillverkas nästan uteslutande av konstruktionsvirke, oftast gran, som är hållfasthetssorterat. Standardklassen är C24, vilket garanterar en viss bärighet och kvalitet. Virket torkas till en fuktkvot på cirka 18 % för att minimera rörelser och formförändringar efter montering.

Sammanfogningen sker industriellt med hjälp av spikplåtar i stål som pressas in i virket under högt tryck. Detta ger en stum och mycket stark förbindning som är överlägsen handspikning. Prefabricerade takstolar levereras CE-märkta, vilket är ett krav för att säkerställa att de uppfyller europeiska byggstandarder.

För speciella konstruktioner eller mycket stora hallar kan takstolar även tillverkas i stål eller betong, men för bostadshus är trä det dominerande materialet på grund av dess kostnadseffektivitet, miljöfördelar och enkla hantering på byggarbetsplatsen.

Pris och kostnad

Kostnaden för takstolar varierar kraftigt beroende på typ, spännvidd och snözon. En enkel fackverkstakstol är betydligt billigare än en komplex mansardtakstol. Priset påverkas också av virkespriserna på världsmarknaden samt transportkostnader, då takstolar är skrymmande gods som kräver specialtransport.

Nedan följer en uppskattning av kostnader för takstolar till en normalstor villa (ca 120–150 kvm byggyta).

Kostnadspost	Prisintervall (SEK)	Kommentar
Material (Fackverkstakstol)	1 500 – 3 500 kr / st	Standard W-takstol, exkl. moms.
Material (Ramverkstakstol)	3 000 – 6 000 kr / st	För inredningsbar vind, kraftigare virke.
Konstruktionsritningar	5 000 – 15 000 kr	Tas fram av konstruktör, ingår ofta vid köp av prefab.
Transport och kranlyft	5 000 – 20 000 kr	Beror på avstånd och lossningstid.
Montering (Arbetskostnad)	15 000 – 40 000 kr	Beror på antal takstolar och komplexitet.
Total kostnad (Villa)	60 000 – 150 000 kr	Inklusive material, frakt och montering.

Priset för själva takstolen är bara en del av totalkostnaden. Transporten kan utgöra en stor del av priset, särskilt om byggplatsen är svårtillgänglig. Kranbil krävs nästan alltid för lossning och lyft upp på hammarbandet. Om du köper takstolar som en del av en byggsats ingår ofta dimensionering i priset, men vid lösvirkesbygge måste du ibland anlita en extern konstruktör för att få fram godkända konstruktionsritningar.

Tilläggskostnader kan uppstå om takstolarna kräver specialanpassningar, till exempel avväxlingar för skorsten, takfönster eller takkupor. Dessa ingrepp bryter takstolens standardmönster och kräver förstärkningar som ökar materialåtgången och produktionstiden.

Leverans och mottagande

När takstolarna levereras till byggarbetsplatsen är det viktigt att ha en plan för lossning och lagring. Takstolar levereras ofta buntade och liggande eller stående på lastbil. Lossning sker med kranbil direkt upp på taket eller till en anvisad lagringsplats på marken.

Vid lagring på marken måste takstolarna placeras på ett plant underlag och pallas upp så att de inte ligger direkt mot markfukt. De ska förvaras stående om möjligt, väl stagade för att inte välta eller slå sig. Virket ska skyddas mot nederbörd men samtidigt vara ventilerat för att undvika mögelpåväxt. Kontrollera alltid godset vid ankomst för eventuella transportskador på virke eller spikplåtar.

Montering av takstolar

Monteringen är ett kritiskt moment som kräver noggrannhet och säkerhetstänk. Arbetet sker på hög höjd och tunga element ska passas in med precision. Innan lyftet påbörjas ska hammarbandet (den övre regeln på väggen) vara inmätt och markerat där varje takstol ska placeras. Standardavståndet är oftast 1200 mm (c/c 1200), vilket passar standardmåtten för isolering och skivmaterial.

Första takstolen, ofta en gavelspets, monteras och stagas provisoriskt. Därefter lyfts resterande takstolar på plats en efter en. Det är avgörande att takstolarna lodas in exakt och fästs korrekt med vinkelbeslag och ankarspik eller skruv enligt konstruktionsritningen. Felaktig infästning kan leda till att taket lyfter vid kraftig storm.

Under monteringsskedet är takstolarna instabila i sidled. Därför måste man löpande montera strävor (glespanel eller brädor) som binder ihop takstolarna med varandra och skapar en stabil ”låda”. Denna stagning är livsviktig för att förhindra att takstolarna faller som dominobrickor innan råspont och läkt är på plats.

Tips: Vid montering av takstolar, se till att ha en färdigkapad ”mall” (en bräda) som är exakt 1200 mm (eller det c/c-mått som gäller) minus takstolens tjocklek. Detta gör att du snabbt kan placera nästa takstol på exakt rätt avstånd utan att behöva mäta med tumstock varje gång, vilket sparar tid och ökar precisionen.

Avväxlingar och genomföringar

I många fall behöver takstolskonstruktionen brytas för att ge plats åt exempelvis en skorsten, ett trapphus eller takfönster. Detta kallas avväxling. En avväxling innebär att en eller flera takstolar kapas och lasten flyttas över till intilliggande takstolar via växlingsbalkar.

Dessa intilliggande takstolar måste då vara förstärkta, ofta genom att man spikar ihop två takstolar (dubblerade takstolar) för att klara den ökade lasten. Avväxlingar ska alltid beräknas av en konstruktör och finnas med på ritningen från början. Att kapa en takstol på eget bevåg utan beräkning kan äventyra hela takets bärighet.

Om du planerar att inreda vinden i efterhand är det ofta placeringen av trappan som kräver ingrepp i takstolarna. Det är betydligt enklare och billigare att planera för detta redan vid byggnationen, även om vinden inte ska inredas direkt, genom att välja en takstolstyp som tillåter framtida ombyggnad.

Isolering och ventilation kring takstolar

Takstolens utformning påverkar hur taket kan isoleras och ventileras. Vid takfoten, där takstolen möter ytterväggen, är det ofta trångt. Här måste man säkerställa att det finns plats för tillräcklig tjocklek på isoleringen utan att blockera luftspalten som ventilerar yttertaket.

En vindavledare (ofta i papp eller plast) monteras mellan takstolarna vid takfoten. Dess uppgift är att leda in ventilationsluften från takfoten upp mot nock, samtidigt som den hindrar vinden från att blåsa in i isoleringen och försämra dess isolerförmåga. För att uppnå god energiprestanda är det viktigt att isolera taket noggrant runt varje takstol och undvika köldbryggor. Trä leder värme bättre än isolering, så extra isolering (påsalning) kan ibland behövas på insidan eller utsidan av takstolarna.

Förstärkning av befintliga takstolar

Vid renovering av äldre hus kan det bli aktuellt att förstärka befintliga takstolar. Detta kan bero på att man vill byta från lätt takbeklädnad till tunga takpannor, eller att man vill installera solpaneler som ökar snölasten genom att snön ligger kvar längre.

Förstärkning kan ske genom att man ”salar på” virke på sidorna av de befintliga takstolsbenen, eller genom att montera plywoodskivor (kerto-balkar) som skruvas och limmas mot konstruktionen. I vissa fall kan man behöva komplettera med stålbalkar. All förstärkning bör föregås av en besiktning och beräkning av en fackman för att säkerställa att åtgärden får önskad effekt.

Säkerhet vid arbete med takstolar

Arbete med takstolar innebär höga höjder och tunga lyft, vilket klassas som riskfyllt arbete. Enligt Arbetsmiljöverket ska fallskydd finnas på plats vid arbete på tak där fallhöjden är två meter eller mer. Detta innebär i praktiken att byggställning bör monteras runt huset innan takstolsmonteringen påbörjas.

Vid själva monteringen ska personalen vara säkrad med personlig fallskyddsutrustning om kollektivt fallskydd (räcken) saknas vid arbetsstället. Lyftkranföraren och montörerna måste ha god kommunikation, ofta via radio, då sikten kan vara skymd. Att klättra på osäkrade takstolar är förenat med livsfara och ska absolut undvikas.
