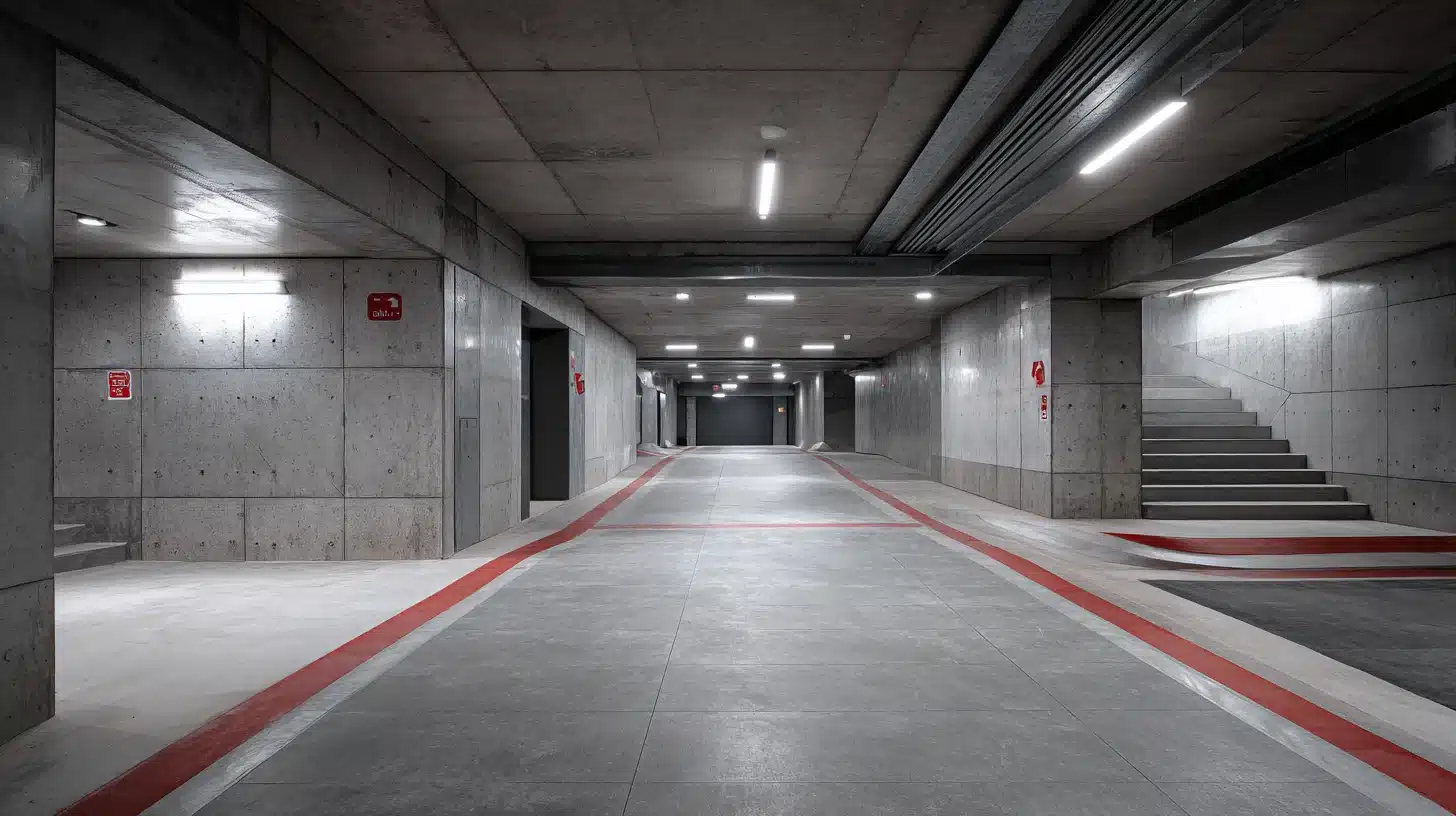

Garage Under Mark

Att bygga ett garage under mark är ett omfattande projekt som kräver noggrann planering och teknisk expertis. Denna lösning frigör värdefull yta på tomten och kan höja fastighetens värde avsevärt. Konstruktionen ställer dock mycket höga krav på fuktskydd, hållfasthet och dränering.

En underjordisk parkeringslösning passar särskilt bra på sluttande tomter eller i tätbebyggda områden där byggrätten är begränsad. Genom att placera garaget under gräsmattan eller infarten döljer man bilen och behåller trädgårdens estetik. Det är en investering som kräver professionell projektering från start till mål.

Förstudie och planering

Innan grävskopan sätts i marken måste en grundlig förstudie genomföras. Det första steget är att kontrollera detaljplanen för området hos kommunens byggnadsnämnd. Detaljplanen styr hur djupt du får bygga och om underjordiska utrymmen räknas in i den totala byggytan.

En geoteknisk undersökning är ofta nödvändig för att fastställa markens beskaffenhet. Du behöver veta om marken består av lera, sand eller berg. Förekomst av berg kan innebära sprängning, vilket ökar kostnaderna och komplexiteten.

Grundvattennivån är en annan kritisk faktor som påverkar konstruktionen. Om grundvattnet ligger högt krävs särskilda tätskikt och pumplösningar för att hålla garaget torrt. En erfaren konstruktör beräknar trycket från omgivande jordmassor för att dimensionera väggar och tak korrekt.

Det är starkt rekommenderat att anlita en arkitekt tidigt i processen. Arkitekten hjälper till att placera garaget optimalt på tomten och tar fram ritningar som uppfyller både estetiska och funktionella krav.

Bygglov och tillstånd

Ett garage under mark kräver alltid bygglov. Handläggningstiden kan variera beroende på kommun och projektets komplexitet. Ritningarna måste vara fackmannamässigt utförda och inkludera planritningar, sektionsritningar och fasadritningar.

Utöver bygglovet krävs ofta en kontrollplan och en certifierad kontrollansvarig (KA). Den kontrollansvarige ser till att bygget följer gällande lagar och regler. Vid djupa schaktningar kan det även krävas marklov.

Grannarnas medgivande kan behövas om bygget sker nära tomtgränsen. Eftersom schaktning kan påverka närliggande byggnader är det viktigt att dokumentera omgivningen innan arbetet påbörjas.

Markarbete och schaktning

Schaktningen är ett av de mest riskfyllda momenten i projektet. Det krävs tunga maskiner för att flytta stora mängder jordmassor. Säkerheten är av yttersta vikt för att förhindra ras i schaktet.

Vid djupa schaktningar används ofta spontning för att stötta upp schaktväggarna. Detta är särskilt viktigt om garaget ska ligga nära bostadshuset eller allmän väg. Spontning förhindrar att marken rör sig och skadar intilliggande konstruktioner.

Omfattande markarbete innefattar även bortforsling av massor. Kostnaden för deponi kan bli hög, så det är en fördel om massorna kan återanvändas på tomten. Botten av schaktet måste vara helt plan och stabil innan grundläggningen påbörjas.

Grundläggning och bottenplatta

Grunden för ett underjordiskt garage är oftast en gjuten betongplatta. Under plattan läggs ett dränerande lager av makadam för att bryta kapillärkraften. Ovanpå makadamen placeras isolering, vanligtvis cellplast, för att förhindra kyla underifrån.

Armeringen i bottenplattan dimensioneras för att klara tyngden av fordonen. Vid gjutningen är det viktigt att använda en betongkvalitet som är tät och motståndskraftig mot fukt. Ofta används vattentät betong för att minimera risken för läckage.

Att gjuta platta till ett underjordiskt garage kräver noggrannhet med fall mot golvbrunnar. Smältvatten från bilar måste kunna rinna undan effektivt. Golvbrunnarna ska vara kopplade till en oljeavskiljare innan vattnet leds vidare till dagvattensystemet.

Väggkonstruktion

Väggarna i ett garage under mark utsätts för högt tryck från den omgivande jorden. De måste därför vara kraftigt dimensionerade. Platsgjuten betong är den vanligaste och säkraste metoden för dessa konstruktioner.

Alternativt kan man använda prefabricerade betongelement eller skalblock som fylls med betong. Leca-block kan användas vid mindre djup och lägre marktryck, men kräver extra omsorg gällande armering och putsning för att bli täta.

Övergången mellan bottenplatta och vägg är en kritisk punkt för vatteninträngning. Här monteras ofta ett svällband eller en plåt i gjutfogen. Detta förhindrar att vatten tränger in i skarven mellan golv och vägg.

Bjälklag och takkonstruktion

Taket på garaget ska ofta bära tunga laster, särskilt om det ska finnas en trädgård eller uppfart ovanpå. Ett platsgjutet betongbjälklag eller håldäckselement är standardlösningar. Konstruktören beräknar armeringsmängden baserat på den planerade lasten.

Om taket ska täckas med jord för plantering måste det tåla vikten av blöt jord, snö och eventuell vistelse. Detta ställer extremt höga krav på bärigheten jämfört med ett vanligt garagetak.

Tätskikt och fuktskydd

Fuktskyddet är den enskilt viktigaste faktorn för ett lyckat resultat. Ett garage under mark fungerar i princip som en omvänd pool; vattnet ska hållas ute till varje pris. Utsidan av betongkonstruktionen måste kläs med ett godkänt tätskiktssystem.

Bitumenbaserade mattor eller flytande tätskikt är vanliga val. På senare år har även bentonit-mattor blivit populära, då de sväller vid kontakt med vatten och tätar eventuella sprickor. Tätskiktet måste skyddas mekaniskt så att det inte skadas vid återfyllningen.

Utanpå tätskiktet monteras ofta en dränerande isolerskiva. Denna skiva skyddar membranet, isolerar konstruktionen och leder bort vatten ner till dräneringsrören. Att isolera källare och underjordiska garage på utsidan är avgörande för att undvika kondens på insidan.

Dränering och dagvattenhantering

Runt hela garaget, i nivå med bottenplattans underkant, läggs dräneringsrör. Dessa rör leder bort grundvatten och nedträngande regnvatten. Rören ska ligga med fall mot en dräneringsbrunn.

Ofta ligger garaget så djupt att det inte går att ansluta dräneringen med självfall till det kommunala nätet. Då krävs en pumpbrunn som lyfter vattnet till rätt nivå. Pumpen bör vara utrustad med larm för att varna vid driftstopp.

Återfyllningen runt garaget ska göras med dränerande material som makadam eller tvättad singel. Massorna ska packas försiktigt för att inte skada väggar eller tätskikt, men tillräckligt för att undvika framtida sättningar.

Infart och ramp

Rampen ner till garaget är en teknisk utmaning i sig. Lutningen får inte vara för brant för att bilen ska kunna köra upp och ner säkert, även vintertid. En lutning på max 1:5 eller 1:7 rekommenderas ofta.

För att undvika att rampen blir en rutschkana på vintern installeras nästan alltid markvärme. Värmekablar eller vattenburen värme i körbanan håller ytan isfri. Detta kräver en separat styrning med termostat och fuktgivare för att vara energieffektivt.

Längst ner vid porten måste det finnas en rejäl dagvattenränna. Denna ränna tar hand om allt regnvatten som rinner nerför rampen. Rännan måste ha stor kapacitet och vara kopplad till dagvattensystemet, ofta via en pump.

Garageport och säkerhet

Garageporten till ett underjordiskt garage måste vara tät och välisolerad. Eftersom porten ofta sitter i en utsatt position längst ner i en ramp är risken för vatteninträngning vid skyfall stor. En tröskel eller en liten upphöjning innanför porten kan ge extra skydd.

Säkerheten är viktig. Porten bör vara inbrottsklassad och utrustad med motoröppnare. Belysning i rampen och utanför porten ökar tryggheten och minskar olycksrisken vid in- och utfart i mörker.

Ventilation och klimat

Ett garage under mark är ett slutet utrymme där fukt och avgaser kan samlas. God ventilation är ett lagkrav för att säkerställa luftkvaliteten och förhindra fuktskador. Självdragsventilation räcker sällan i dessa konstruktioner.

Mekanisk frånluftsventilation är standard. Fläkten bör vara fuktstyrd för att ventilera ut fuktig luft som kommer in med blöta bilar. Vid behov kan även en avfuktare installeras för att hålla den relativa luftfuktigheten på en säker nivå.

Om garaget är uppvärmt krävs även tilluftsventiler för att skapa luftombyte. Ett kallt garage under mark håller ofta en jämn temperatur året runt tack vare markvärmen, men ventilationen är fortfarande kritisk för att undvika mögel.

Belysning och elinstallationer

Elinstallationen i ett underjordiskt garage måste vara anpassad för miljön. Fukttåliga armaturer (IP-klassade) är ett måste. Belysningen bör vara stark och jämnt fördelad för att underlätta parkering och arbete i garaget.

Det är klokt att förbereda för elbilsladdning. En laddbox kräver egen säkring och kabeldragning. Eftersom betongväggar är hårda att borra i efterhand bör all kanalisation för el gjutas in i väggar och tak redan från början.

Planera även för eluttag för verktyg, dammsugare och eventuell underhållsladdare till bilbatteriet. En undercentral i garaget kan vara praktiskt för att slippa dra långa kablar från huvudbyggnaden.

Takets ovansida – trädgård eller terrass

Om taket på garaget ska användas som trädgård krävs en specifik uppbyggnad. Ovanpå tätskiktet läggs en rotskyddande matta för att förhindra att rötter tränger igenom betongen. Därefter följer ett dränerande lager som kan hålla kvar viss fukt för växterna.

Jorddjupet måste anpassas efter vad som ska planteras. Gräsmatta kräver mindre djup än buskar och träd. Vikten av jorden, särskilt när den är vattenmättad, är betydande och måste vara med i konstruktionsberäkningarna från start.

Ska taket istället vara en hårdgjord yta, som en terrass eller parkering, krävs en annan typ av överbyggnad. Ytan måste ha fall så att vatten inte blir stående. Valet av ytskikt, exempelvis plattor eller asfalt, påverkar också underarbetet.

Jämförelse med traditionellt garage

Att bygga under mark skiljer sig markant från att bygga garage på konventionellt sätt. Den största skillnaden är fukthanteringen och marktrycket. Ett vanligt garage har väggar av trä eller lättbetong som står ovan mark, vilket är enklare och billigare att bygga.

Ett underjordiskt garage är mer likt ett garage i betong, men med ännu högre krav på täthet. Fördelen med den underjordiska lösningen är att den inte stjäl utsikt eller trädgårdsyta, vilket kan vara ovärderligt på små tomter.

Pris och kostnad

Att bygga ett garage under mark är en kostsam investering jämfört med ett fristående garage ovan mark. Priset drivs upp av schaktning, betongarbeten, tätskikt och tekniska installationer som pumpar och ventilation.

Nedan följer en uppskattning av kostnaderna för ett enkelgarage under mark på cirka 25–30 kvm. Priserna är generella och kan variera kraftigt beroende på markförhållanden och geografiskt läge.

Kostnadspost	Estimerat pris (SEK)
Projektering & Bygglov (Arkitekt, Konstruktör)	30 000 – 60 000 kr
Markarbete & Schaktning (inkl. bortforsling)	100 000 – 250 000 kr
Grundläggning & Betongstomme (Material + Arbete)	250 000 – 400 000 kr
Tätskikt & Dränering	50 000 – 100 000 kr
Infart, Ramp & Markvärme	75 000 – 150 000 kr
Port, El & Ventilation	50 000 – 100 000 kr
Total kostnad	555 000 – 1 060 000 kr

Priset påverkas mest av markens beskaffenhet. Om det krävs sprängning av berg kan kostnaden för markarbetet fördubblas. Även valet av taklösning spelar in; ett tak som ska bära tunga fordon eller stora jordmassor kräver mer armering och tjockare betong än ett tak som bara ska bära en lättare terrass.

Tidsåtgången för ett sådant här projekt är normalt 3 till 6 månader från byggstart till färdigställande, beroende på väder och leveranstider. Det är viktigt att ha en buffert i budgeten på minst 10–15 % för oförutsedda utgifter, särskilt kopplat till markarbetet.

Tips: Tänk på akustiken

Ett garage byggt helt i betong får en mycket hård ljudmiljö med lång efterklangstid. Ljudet av bildörrar som stängs eller motorer som startas kan upplevas som obehagligt högt. För att motverka detta kan du montera akustikplattor i taket. Det finns fukttåliga absorbenter som är anpassade för garage- och källarmiljöer. Detta gör garaget trevligare att vistas i och minskar risken att ljud fortplantar sig upp i bostadshuset om det är sammanbyggt.

Underhåll och skötsel

Ett garage under mark kräver regelbundet underhåll för att fungera över tid. Dräneringspumpen är hjärtat i systemet och bör kontrolleras minst två gånger per år. Rengör pumpgropen från slam och grus som kan sätta igen pumpen.

Dagvattenrännan vid porten måste hållas fri från löv och skräp. Om den sätts igen vid ett kraftigt regn kan garaget översvämmas på några minuter. Kontrollera även att värmekablarna i rampen fungerar innan vintersäsongen börjar.

Ventilationsfilter ska bytas eller rengöras enligt tillverkarens anvisningar. Ett igensatt filter minskar luftomsättningen och ökar risken för fuktproblem. Inspektera betongväggarna visuellt en gång om året för att upptäcka eventuella sprickor eller fuktfläckar tidigt.
